装载机工作装置

装载机工作装置

装载机工作装置

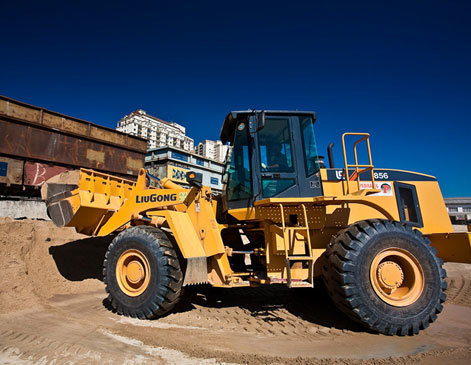

 装载机是一种广泛用于公路、铁路、建筑、水电、港口、矿山等建设工程的土石方施工机械,它主要用于铲装土壤、砂石、石灰、煤炭等散状物料,也可对矿石、硬土等作轻度铲挖作业。换装不同的辅助工作装置还可进行推土、起重和其他物料如木材的装卸作业。装载机用于路基工程的填挖、沥青混合料和水泥混凝土料场的集料与装料等作业。此外还可进行推运土壤、刮平地面和牵引其他机械等作业。由于装载机具有作业速度快、效率高、机动性好、操作轻便等优点,因此它成为工程建设中土石方施工的主要机种之*。
装载机的铲掘和装卸物料作业是通过其工作装置的运动来实现的。装载机工作装置由铲斗1、动臂2、连杆3、摇臂4和转斗油缸5、动臂油缸6等组成。整个工作装置铰接在车架7上。铲斗通过连杆和摇臂与转斗油缸铰接,用以装卸物料。动臂与车架、动臂油缸铰接,用以升降铲斗。铲斗的翻转和动臂的升降采用液压操纵。
装载机的铲掘和装卸物料作业是通过其工作装置的运动来实现的。装载机工作装置由铲斗1、动臂2、连杆3、摇臂4和转斗油缸5、动臂油缸6等组成。整个工作装置铰接在车架7上。铲斗通过连杆和摇臂与转斗油缸铰接,用以装卸物料。动臂与车架、动臂油缸铰接,用以升降铲斗。铲斗的翻转和动臂的升降采用液压操纵。
装载机作业时工作装置应能保证:当转斗油缸闭锁、动臂油缸举升或降落时,连杆机构使铲斗上下平动或接近平动,以免铲斗倾斜而撒落物料;当动臂处于任何位置、铲斗绕动臂铰点转动进行卸料时,铲斗倾斜角不小于45°,卸料后动臂下降时又能使铲斗自动放平。
综合国内外装载机工作装置的结构型式,主要有七种类型,即按连杆机构的构件数不同,分为三杆式、四杆式、五杆式、六杆式和八杆式等;按输入和输出杆的转向是否相同又分为正转和反转连杆机构等。
土方工程用装载机铲斗结构,其斗体常用低碳、耐磨、高强度钢板焊接制成,切削刃采用耐磨的中锰合金钢材料,侧切削刃和加强角板都用高强度耐磨钢材料制成。
铲斗切削刀的形状分为四种。齿形的选择应考虑插入阻力、耐磨性和易于更换等因素。齿形分尖齿和钝齿,轮胎式装载机多采用尖形齿,而履带式装开机多采用钝形齿。斗齿数目视斗宽而定,斗齿距一般为150-300mm。斗齿结构分整体式和分体式两种,中小型装载机多采用整体式,而大型装载机由于作业条件差、斗齿磨损严重,常采用分体式。分体式斗齿分为基本齿2和齿尖1两部分,磨损后只需要更换齿尖。
